2. Hardware
[kembali]
1. Clamper Positif
2. Clamper Negatif
3. Clamper Berpanjar
3. Video Praktikum
[kembali]
1. Clamper Positif
2. Clamper Negatif

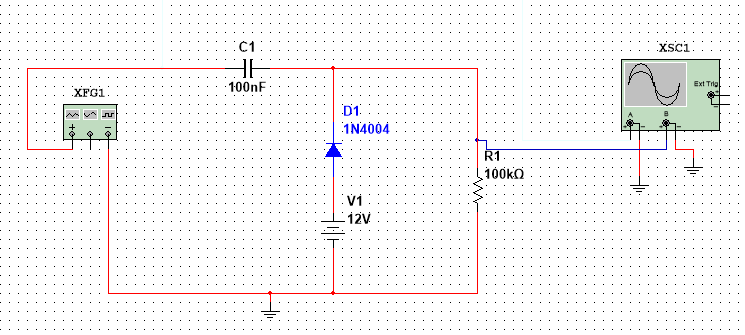

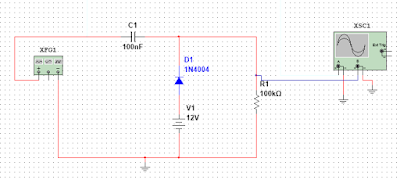

3. Clamper Berpanjar
4. Analisa
[kembali]
1. Jelaskan prinsip kerja dari kapasitor.
Cara kerja kapasitor dalam sebuah rangkaian adalah dengan mengalirkan elektron menuju kapasitor, pada saat kapasitor sudah dipenuhi dengan elektron, tegangan akan mengalami perubahan, selanjutnya, elektron akan keluar dari kapasitor dan mengalir menuju rangkaian yang membutuhkannya. Dengan begitu, kapasitor akan membangkitkan reaktif suatu rangkaian.
2. Jelaskan prinsip kerja rangkaian clamper.
Rangkaian Penggeser(Clamper) ini memberikan penambahan komponen DC pada tegangan masukan. Akibatnya, seolah-olah terjadi pergeseran (clamping) pada tegangan. Jika penambahan komponen DC negatif, maka terjadi pergeseran tegangan ke bawah (negatively clamped), dan begitu pula sebaliknya, (positively clamped). Rangkaian clamper bekerja dengan cara menggeser sebagian sinyal dengan cara melalui dioda yang terpasang paralel dengan beban dan kapasitor.
3. Apa pengaruh kapasitor terhadap rangkaian clamper.
Kapasitor pada rangkaian ini berperan dalam meningkatkan atau menaikkan tegangan dari sumber. Kerjanya pada saat setengah gelombang pertama kapasitor akan mengisi tegangan sehingga tersimpan tegangan pada kapasitor. kemudian saat setengah gelombang berikutnya, kapasitor akan melepaskan tegangannya sehingga akan menambah tegangan output dari rangkaian ini. Tegangan output merupakan tegangan yang berasal dari tegangan input + tegangan pada kapasitor.
4. Apa pengaruh sumber DC pada rangkaian percobaan 3.
Baterai dalam rangkaian clamper menentukan besar nilai gelombang yang bergeser. Besar nilai dari gelombang yang bergeser adalah jumlah dari besar tegangan baterai dan besar tegangan keluaran diode (bahan silikon = 0.7 V, germanium = 0.3 V). misal: V tegangan + 0,7(silikon) / 0,3(germanium).
5. Link Download
[kembali]
Download video clamper positif disini
Download rangkaian clamper positif disini
Download vidio clamper negatif disini
Download rangkaian clamper negatif disini
Download vidio clamper berpanjar disini
Download rangkaian clamper berpanjar disini
Download HTML disini
