Aplikasi Pengontrol Kecepatan Motor

DAFTAR ISI

1. tujuan

2. alat dan bahan

3. dasar teori

4. prinsip kerja

5. rangkaian simulasi

6. video

7. link download

1. tujuan
[kembali]

-Mengetahui dan memahami sensor ultrasonik dan optocoupler
-Mampu menjelaskan prinsip kerja sensor ultrasonik dan optocoupler
-Mampu mengaplikasikan sensor ultrasonik dan optocoupler pada rangkaian

2. alat dan bahan
[kembali]

1) Sensor optocoupler



2) Power


3) Resistor




4) Op-Amp


5) Transistor ( 2N1711 )


6) Motor DC

7) Led



8) Baterai DC


9) Ground


10) Voltmeter DC



11) Sensor ultrasonic


12) Logicstate


13) Relay



14) Diode



3. dasar teori

[kembali]

1. Sensor Optocoupler

     Optocoupler juga dikenal dengan sebutan Opto-isolator, Photocoupler atau Optical Isolator. Optocoupler adalah komponen elektronika yang berfungsi sebagai penghubung berdasarkan cahaya optik. Pada dasarnya Optocoupler terdiri dari 2 bagian utama yaitu Transmitter yang berfungsi sebagai pengirim cahaya optik dan Receiver yang berfungsi sebagai pendeteksi sumber cahaya.

Masing-masing bagian Optocoupler (Transmitter dan Receiver) tidak memiliki hubungan konduktif rangkaian secara langsung tetapi dibuat sedemikian rupa dalam satu kemasan komponen.

 2.  Sensor Ultrasonik

       Sensor ultrasonik adalah sebuah sensor yang berfungsi untuk mengubah besaran fisis (bunyi) menjadi besaran listrik dan sebaliknya. Cara kerja sensor ini didasarkan pada prinsip dari pantulan suatu gelombang suara sehingga dapat dipakai untuk menafsirkan eksistensi (jarak) suatu benda dengan frekuensi tertentu. Disebut sebagai sensor ultrasonik karena sensor ini menggunakan gelombang ultrasonik (bunyi ultrasonik).

       Gelombang ultrasonik adalah gelombang bunyi yang mempunyai frekuensi sangat tinggi yaitu 20.000 Hz. Bunyi ultrasonik tidak dapat di dengar oleh telinga manusia. Bunyi ultrasonik dapat didengar oleh anjing, kucing, kelelawar, dan lumba-lumba. Bunyi ultrasonik nisa merambat melalui zat padat, cair dan gas. Reflektivitas bunyi ultrasonik di permukaan zat padat hampir sama dengan reflektivitas bunyi ultrasonik di permukaan zat cair. Akan tetapi, gelombang bunyi ultrasonik akan diserap oleh tekstil dan busa.

3. Non Inverting Amplifier

     Rangkaian non inverting amplifier (tidak membalik), input dimasukkan ke kaki non inverting sehingga tegangan output yang dihasilkan sefasa dengan tegangan input. Untuk mencari turunan penguatan tegangan A_CL maka rangkaian dimisalkan dahulu dengan input dc positif, seperti gambar 123.



Gambar 123 Rangkaian non inverting amplifier dengan input dc positif

     Dari rangkaian gambar 123 dengan syarat op-amp ideal E_d = 0 maka V_A = V_i sehingga rangkaian dapat disederhanakan untuk mencari arus I seperti gambar 124.



Gambar 124 Rangkaian untuk menghitung arus I

Dengan maka dapat dicari A_CL rangkaian non inverting amplifier gambar 123, yaitu;



Adapun hasil simulasi bentuk gelombang I-O seperti gambar 125 dan karakteristik I-O seperti gambar 126.

Gambar 125 Bentung gelombang tegangan output V_O dengan input V_ac

Gambar 126 Kurva karakteristik I-O

kurva sensor optocoupler hubungan kecepatan terhadap waktu



kurva sensor ultrasonic hubungan antara waktu dengan jarak :



4. prinsip kerja
[kembali]



     Pada saat sensor ultrasonik berlogika 1 transistor yang terhubung pada kaki trigger pada sensor ultrasonik akan menyala yang menandakan bahwa adanya suatu benda yang menghalangi sensor. Lalu setelah diterima oleh sensor ultrasonik maka tegangan akan dikeluarkan di kaki echo dan diperkuat oleh op-amp (amplifier non inverting) lalu tegangan yang dikeluarkan dari op-amp  masuk ke kaki basis pada transistor. Karena besar tegangan transistor >0,7 volt maka transistor aktif. Maka  kaki kolektor mendapat tegangan pada power supply dan tegangan pada kaki emitor akan diteruskan ke optocoupler. Pada optocoupler tegangan masuk ke pin 1 dan dikeluarkan melewati pin 2 menuju resistor dan melewati led, karena pada pin 1 aktif maka led dapat menyala. Lalu power suply R1 melewati resistor dan masuk ke pin 5 dan dikeluarkan melalui kaki pin 4 lalu di teruskan ke ground. Arus melewati resistor lalu masuk ke kaki basis trasnsistor. Karena besar tegangan transistor >0,7 volt maka transistor aktif, pada kaki emitor trasnsitor melewati diode dan relay. Karena tegangan yang dilalui relay tidak mencapai tegangan minimum untuk menghidupkan relay maka switch pada relay off, motor tidak berputar dan speaker menjadi off.

     Pada saat sensor ultrasonik berlogika 0 transistor yang terhubung pada kaki trigger pada sensor ultrasonik  tidak menyala yang menandakan bahwa tidak adanya benda yang menghalangi sensor. Maka tegangan yang dikeluarkan nol sehingga led tidak menyala. Tetapi pada power suply R1 melewati resistor dan masuk ke pin 5 dan dikeluarkan melalui kaki pin 4 lalu di teruskan ke ground. Arus melewati resistor lalu masuk ke kaki basis trasnsistor. Karena besar tegangan transistor >0,7 volt maka transistor aktif, pada kaki emitor trasnsitor melewati diode dan relay. Karena tegangan yang dilalui relay  mencapai tegangan minimum untuk menghidupkan relay maka switch pada relay menjadi on, motor  berputar dan speaker menjadi on.

5. rangkaian simulasi
[kembali]

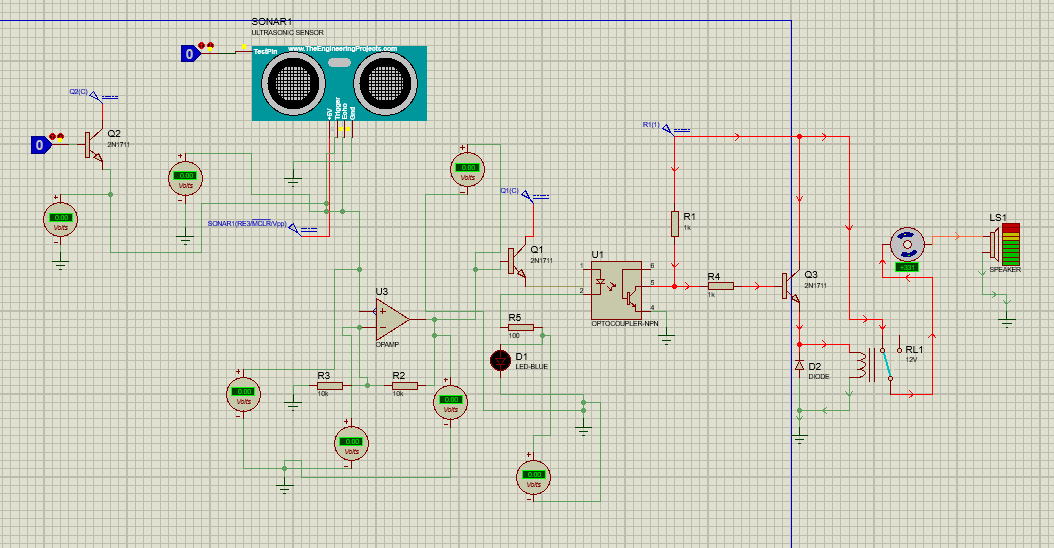

saat berlogika 0 :

saat berlogika 1  :

6. video
[kembali]

7. link download
[kembali]

materi aplikasi pengontrol kecepatan motor dapat didownload disini
rangkaian pengontrol kecepatan motor dapat didownload disini
datasheet sensor optocoupler dapat didownload disini
datasheet sensor ultrasonik dapat didownload disini
video simulasi rangkaian dapat didownload disini
library sensor ultrasonik dapat didownload disini
