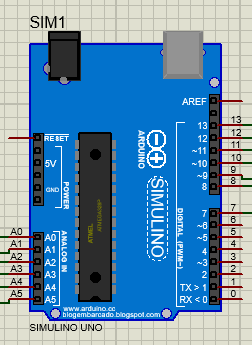

| Arduino Uno |
 |
| Keypad |
 |
| LCD |
2. Rangkaian Simulasi
[kembali]

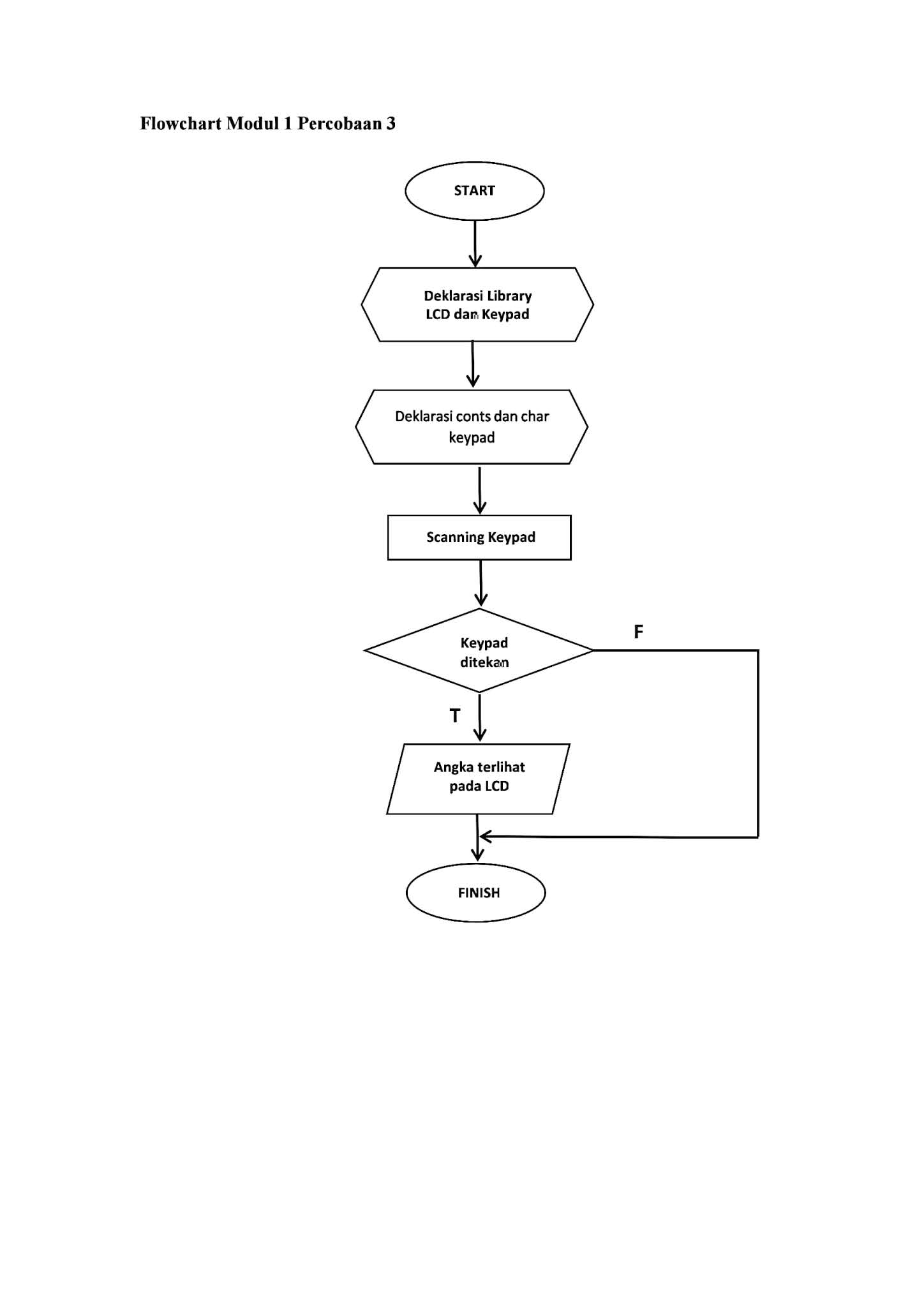

3. Flowchart
[kembali]
[kembali]
#include <LiquidCrystal.h> //Deklarasi library LCD
#include <Keypad.h> //Deklarasi library keypad
const byte ROWS = 4; //Deklarasi jumlah baris
const byte COLS = 3; //Deklarasi jumlah kolom
char keys[ROWS][COLS] = {
{'1','2','3'},
{'4','5','6'}, //Inisialisasi keypad matriks 4x3
{'7','8','9'},
{'*','0','#'}
};
byte rowPins[ROWS] = {10, 9, 8, 7}; //Deklarasi pin yang digunakan untuk baris
byte colPins[COLS] = {13, 12, 11}; //Deklarasi pin yang digunakan untuk kolom
// Inisialisasi library dengan pin yang digunakan
LiquidCrystal lcd(A0, A1, A2, A3, A4, A5);
Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );
void setup() { //Semua kode dalam fungsi ini akan dieksekusi sekali
// Set baris dan kolom LCD
lcd.begin(20, 4);
lcd.setCursor(1,2);
lcd.setCursor(4,3);
lcd.setCursor(0,0);
}
void loop() { //Semua kode dalam fungsi ini akan dieksekusi berulang
char key = keypad.getKey(); //Membaca keypad
if (key) { //Kondisi pilihan jika keypad ditekan
lcd.print(key); //Menampilkan input dari keypad pada LCD
}
}
Percobaan 3
1. Kenapa pada percobaan 3, kaki LCD hanya digunakan kaki D4 - D7 dan jelaskan alasannya?
Jawab:
Kenapa kaki D4 - D7 yang digunakan pada LCD, karena pada rangkaian jalur yang digunakan untuk mentransfer data adalah 4 dan 8 bit. Fungsi kaki LCD D4 - D7 adalah jalur untuk transfer 4 dan 8 bit, itu lah sebabnya digunakan kaki D4 - D7 yang digunakan pada LCD.
2. Apa fungsi kaki Vss, Vdd, Vee RS, RW, dan E pada LCD?
Jawab:
- Vss berfungsi sebagai tempat hubung ke Power Suply (ground)
- Vdd berfungsi sebagai tempat hubung ke Power Suply (+)
- Vee berfungsi sebagai mengatur kontras display.
- RS berfungsi untuk memilih register control atau register data. Register control digunakan untuk mengkonfigurasi LCD, sedangkan register data digunakan untuk menuliskan data berupa karakter untuk ditampilkan di LCD.
- RW berfungsi memilih aliran data mikrokontroler akan membaca data yang ada di LCD atau menuliskan data ke LCD.
- E berfungsi untuk mengaktifkan LCD ketika proses penulisan data ke register control dan register data.
3. Pada listing program terdapat syntax lcd.setCursor(0,7). apa maksudnya?
Jawab:
Maksudnya adalah untuk menentukan posisi cursor mulai penulisan, yang dimulai pada kolom 0 baris 7.
6. Video
[kembali]
7. Link Download
[kembali]
